Στα ντυμένα σπειροειδή λοξοτμήσεων εργαλείων τέμνοντα εργαλεία Gleason κοπτών κυλινδρικά

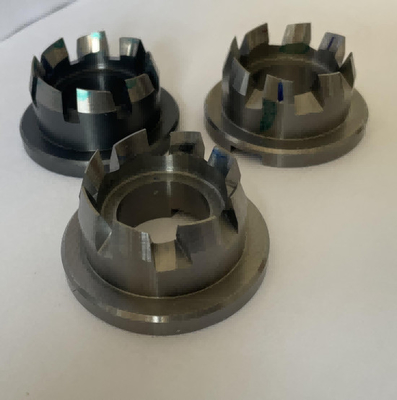

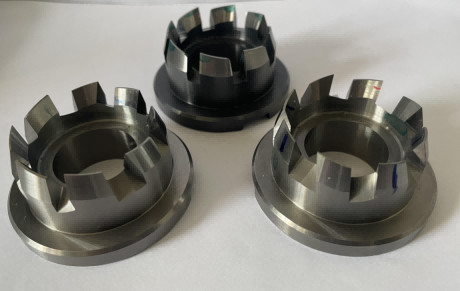

GLEASON σπειροειδείς κόπτες εργαλείων λοξοτμήσεων

Οι σπειροειδείς κόπτες άλεσης εργαλείων λοξοτμήσεων, επίσης γνωστοί ως κόπτες άλεσης Gleason, χρησιμοποιούνται για να επεξεργαστούν τα σπειροειδή εργαλεία λοξοτμήσεων με έναν συντελεστή 0,5 έως 15 χιλ. Τα συνήθως χρησιμοποιημένα κεφάλια κοπτών έχουν μια ονομαστική διάμετρο 12,7 έως 457,2 χιλ. (1/2 έως 18 ίντσες), και υπάρχουν 10 προδιαγραφές στο σύνολο. 12.7 ~ κεφάλι κοπτών άλεσης 50,8 χιλ. (1/2 ~ 2 ίντσα) αποτελείται από τον ακέραιο τύπο, και η μεγαλύτερη διάμετρος αποτελείται από τον τύπο ενθέτων. Το κεφάλι κοπτών άλεσης μπορεί να διαιρεθεί σε δύο κατηγορίες: τραχύ τέμνον κεφάλι κοπτών και λεπτό τέμνον κεφάλι κοπτών. Υπάρχουν δύο τύποι τραχιών τεμνόντων δίσκων (με δύο σύνολα δοντιών για την εσωτερική τέμνουσα και εξωτερική κοπή) και τριών πλευρών (με τρία σύνολα δοντιών για την εσωτερική κοπή, την εξωτερική τέμνουσα και τοπ κοπή). Υπάρχουν δύο τύποι λεπτός-τεμνόντων δίσκων: ενιαίος-πλαισιωμένος (υπάρχει μόνο ένα είδος δοντιών στην εσωτερική ή εξωτερική κοπή) και double-sided. Το τραχύ τέμνον κεφάλι κοπτών απαιτεί πολλές δόντια κοπτών και καλή ακαμψία, και υπάρχει ένα δαχτυλίδι υποστήριξης πίσω από το κεφάλι κοπτών για να αντέξει την τέμνουσα δύναμη των δοντιών κοπτών το λεπτό τέμνον κεφάλι κοπτών απαιτεί τη υψηλή ακρίβεια, με τα στολίσματα και τις σφήνες, τα οποία μπορούν ακριβώς να ρυθμίσουν την ακτινωτή θέση των δοντιών κοπτών. Οι εξέχουσες θέσεις των δοντιών κοπτών στα διάφορα κεφάλια κοπτών είναι ευθείες και έχουν μια ορισμένη γωνία σχεδιαγράμματος δοντιών. Τα δόντια κοπτών πρέπει να επιλεχτούν σύμφωνα με τον υπολογισμένο αριθμό κοπτών για να λάβουν το σωστό ταιριάζοντας με σχεδιάγραμμα δοντιών, και ο πίσω τύπος φτυαριών υιοθετείται για να καταστήσει τα δόντια κοπτών βαριά. Η ακτινωτή γωνία σχεδιαγράμματος θέσης και δοντιών παραμένει αμετάβλητη μετά από να αλέσει. Με την ανάπτυξη των υψηλής απόδοσης μηχανών άλεσης εργαλείων, διάφοροι νέοι τύποι των κοπτών άλεσης έχουν εμφανιστεί, όπως οι κόπτες άλεσης υψηλός-ακαμψίας για την τραχιά κοπή, σφήνα-τοποθετημένοι κόπτες άλεσης, και εκτός από την ημι-διεύρυνση με φρέζα η μέθοδος χρησιμοποίησε κατά το κατεργασία του μεγάλου κεφαλιού κοπτών ροδών κυλινδρικού και του σπειροειδούς κεφαλιού κοπτών διαμόρφωσης, κ.λπ.
